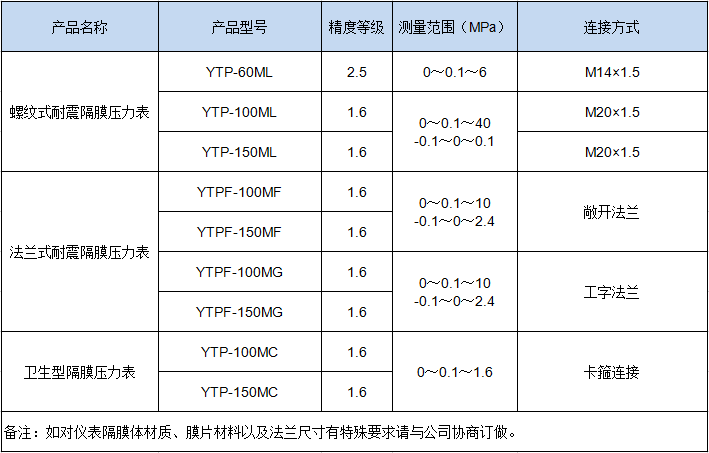

1、產品簡介

耐震隔膜壓力表適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接

進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。

耐震隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。

2、工作原理

當測量介質的壓力P作用于隔膜，則隔膜產生變形［2］，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜

的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。

●具有在工藝現場裝拆快捷方便、不易污染、容易清洗、安全可靠；

●作為測量高粘度、易結晶、易凝固介質的壓力時，由于有膜片的隔離作用，能保證儀表的正常要求；

●制造彈簧管的管材最常用的是黃銅管、錫青銅管、lCr18Ni9不銹鋼管、SUS316不銹銅管。而作為其他耐各種腐蝕的材料

如純鈦、純鉭、哈氏合金、蒙乃爾合金等的管材由于使用有限，采購不易，但是用來制作膜片的帶材，采購起來則容易的

多。

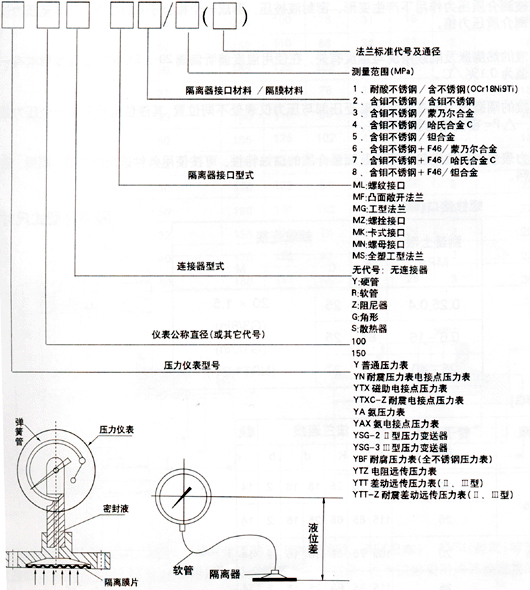

1、選型

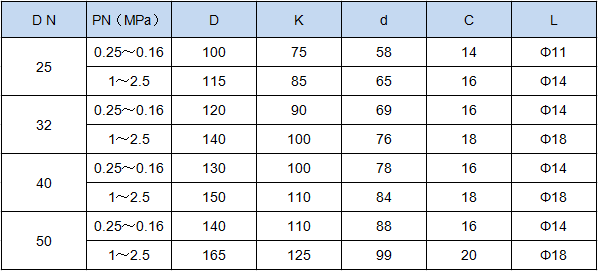

2、法蘭標準

                                         HG20592～20614－97標準（本廠常用法蘭標準）
