1、簡介

高壓玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必

須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 HG5型高壓玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用

于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內

壓力的作用下，自動關閉液流通道，以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出

儀表中剩余液體時用。根據連通器原理，通過透明玻璃直接顯示容器內液位實際高度。

2、原理

高壓玻璃板液位計上、下端安裝法蘭與容器相連構成連通器， 透過玻璃可直接觀察到容器內液位的實際高度。液位計結構

主要有透光式、反射式兩種。在液位計上下閥門內裝有安全鋼珠，當玻璃板因意外事故損壞時，鋼珠在容器內壓力作用下自

動密封，防止容器內的液體繼續外流。

●讀數清晰、直觀、可靠；

●結構簡單、維修方便；

●使用安全、經久耐用。

測量范圍（安裝中心聚L）：500、800、1100、1400、1700 mm；

工作壓力：4.0MPa；

工作溫度：≤200℃；

安裝形式：法蘭安裝　PN4.0　DN20.HGJ-47-91；

螺紋安裝：　外螺紋G3/4"(或 M27×1.5)；

材       質：碳鋼、不銹鋼；

伴熱蒸汽壓力：0.6MPa；

蒸汽夾套接頭：G1/2"外螺紋；

鋼球自封壓力：0.2MPa。

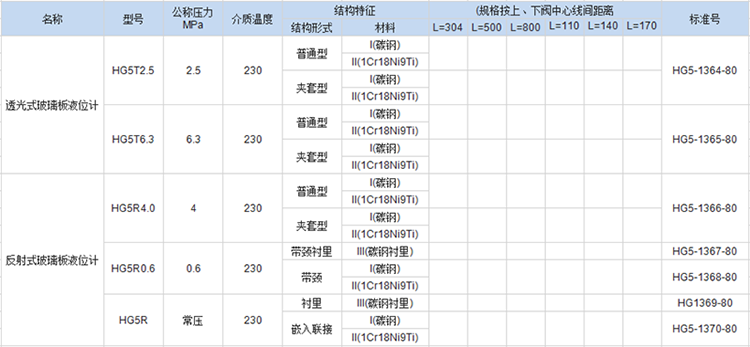

1、類型

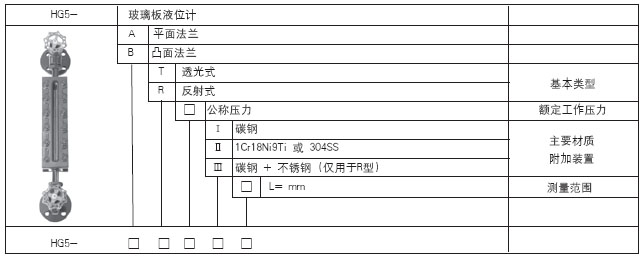

2、選型表
