HG5系列焊接式玻璃板液位計是按原化工部HG5-1367～1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內

介質液位。焊接式玻璃板液位計是在一定溫度和壓力條件下使用的透視窗口玻璃，具有透明度高、耐溫性能穩定、耐壓強度

好等特點。該系列產品與設備之間均采用焊接形式。焊接式玻璃板液位計廣泛應用于石油、化工、 電力、冶金、醫藥等領域

，可直接對設備中流體的工作狀態進行觀測。

●透明度高、耐溫性能穩定

●強度高、耐高壓、耐腐蝕

●讀數清晰、直觀、可靠；

●可實現無盲區連續顯示；

●結構簡單，安裝、操作、維護方便，運行安全、可靠。

●測量范圍（安裝中心聚L）：300、500、800、1100、1400、1700 mm；

●工作壓力：4.0MPa；

●工作溫度：≤200℃；

●安裝形式：法蘭安裝　PN4.0  DN20.HGJ-47-91；

●螺紋安裝　外螺紋G3/4"(或 M27×1.5)；

●材質：碳鋼、不銹鋼；

●伴熱蒸汽壓力：0.6MPa；

●蒸汽夾套接頭：G1/2"外螺紋；

●鋼球自封壓力：0.2MPa。

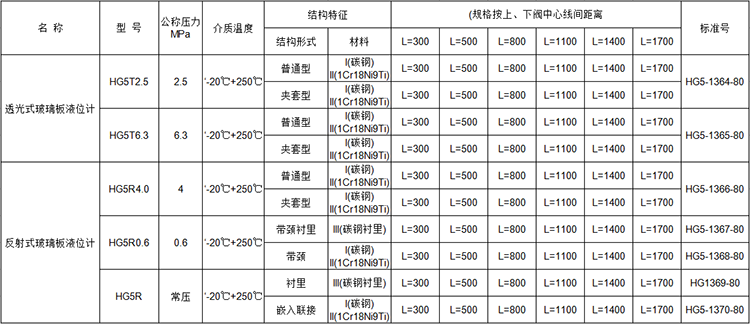

一、產品分類

二、安裝、使用與維護

1、為了保證自動密超過計劃作用，容器內的介質壓力不得小于0.2MPa,在打開上下閥時，閥桿退出轉數不少于4轉(使鋼球封

門時，不致于碰到閥桿的頂端)。

2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢，使液位顯示清晰。

3、檢修裝配玻璃板在旋緊螺栓時，要密切注意玻璃板受力不均而破碎。因此，螺栓須嚴格按圖示1、2、3┈┈┈10、11、12順

序交叉地分多次夾緊玻璃板。
