玻璃管液位計

玻璃管液位計主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。玻璃管液位計是根據連通器原理生產的一種就地式液位測量儀表，具有讀數精確、結構簡單，維修方便、經久耐用等特點。

全國熱線

0517-86889882
18994586033

KS-UGB玻璃管液位計主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。玻璃管液位計是根據連通器原理生產的一種就地式液位測量儀表，具有讀數精確、結構簡單，維修方便、經久耐用等特點。執行標準：原化工部HG5-227-80標準。

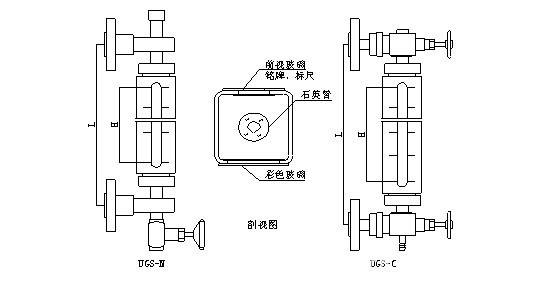

一、玻璃管液位計結構原理：

　　儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。

　玻璃管液位計兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流，免除隱患。

二、玻璃管液位計技術參數：

1.測量范圍（安裝中心距L）：300、500、600、800、

1000、1200、1400、1700、2000mm

2.工作壓力：≤1.6MPa

3.材質：碳鋼、不銹鋼

4.工作溫度：≤200℃

5.連接法蘭標準：HG20592-97 PN1.6 DN20突面

6.其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。

7.伴熱蒸汽壓力：≤0.6MPa

8.蒸汽夾套接頭：G1/2"外螺紋

9.鋼球自封壓力：≥0.2Mpa

三、玻璃管液位計的使用須知

為保證自密封作用，容器內介質壓力應大于0.2MPa。

在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。

四、玻璃管液位計訂貨須知：

1.型號名稱

2.規格（中心距L）

3.材質（普通鋼或不銹鋼）

4.安裝形式：法蘭規格

五、化工部標準老型號表：

型號、標記標準系列

注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭

六、玻璃管液位計選型表：
